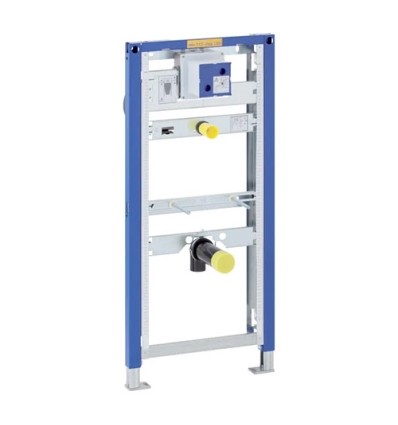

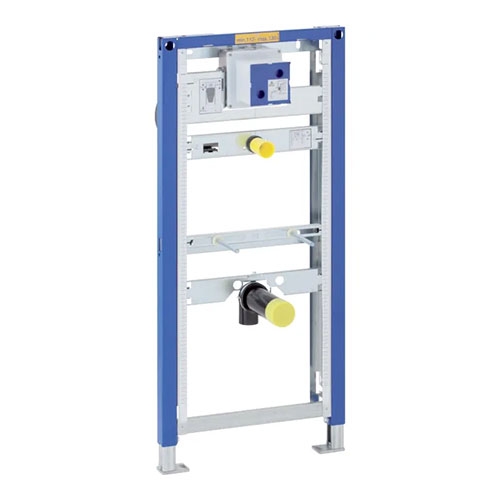

Geberit Duofix element voor urinoir, 112–130 cm, universeel - 111.616.00.1

Gebruiksdoeleinden:

• Voor lichte wanden
• Voor montage in halfhoge of kamerhoge vóórwandinstallaties
• Voor montage in kamerhoge installatiewanden
• Voor montage in half- of kamerhoge Geberit Duofix wanden
• Voor de montage van urinoirs
• Voor montage van Geberit urinoirsturingen (vanaf bouwjaar 2009)
• Voor vloeropbouw 0–20 cm

Eigenschappen:

• Statisch zelfdragend frame, beschermd tegen corrosie met poedercoating
• Kader met boorgaten ø 9 mm voor bevestiging in houtskeletbouw
• Voetsteunen verzinkt
• Voetsteunen instelbaar 0–20 cm
• Voetsteunen met anti-afglijmechanisme
• Voetsteunplaten draaibaar
• Diepte van de voetsteunplaatjes passend voor montage in UW 50 en UW 75 en Geberit Duofix profielen
• Elementhoogte aanpasbaar aan urinoir, 112–130 cm
• Universele inbouwdoos voor Geberit urinoirsturingen
• Aansluitklem voor elektrische aansluiting in inbouwdoos
• Aansluiting aan de watertoevoer rechts op de inbouwdoos
• Aansluiting aan de watertoevoer geschikt voor MasterFix en MeplaFix
• Aansluitbocht zonder gereedschap monteerbaar
• Stopkraan met smoorkraan, voorgemonteerd
• Met ingebouwd spoelbuisje voor het doorspoelen van de toevoerleiding
• Ruwbouwbescherming voor toezichtsopening 10,5 x 10,5 cm, zonder gereedschap in te korten
• Spoelslang buigbaar
• Spoelslang met geleiding om stilstaand water te vermijden
• Bevestiging voor toevoer ø 32 mm in hoogte instelbaar
• Bevestiging voor afvoerbocht in hoogte instelbaar en met geluidsisolatie
• Urinoirbevestigingen M8, in breedte en hoogte instelbaar
• Montagesteunen met middenmarkering, zonder gereedschap instelbaar
• Extra bevestiging voor urinoir met toebehoren mogelijk
• Met toebehoren naar urinoirs met sproeikop aan te passen

Technische gegevens:

• Stromingsdruk 100-800 kPa
• Maximale testdruk water 1600 kPa
• Maximale testdruk lucht / inert gas 300 kPa
• Maximale watertemperatuur 30 °C
• Debiet bij 1 bar zonder volumestroombegrenzer 0.3 l/s
• Debiet bij 1 bar met volumestroombegrenzer 0.18 l/s
• Materiaal Staal

Leveringsomvang:

• Bocht voor aansluiting aan de watertoevoer R 1/2"
• Ruwbouwbescherming met deksel
• Verbindingsbuis tussen toevoer ø 32 mm en urinoir, met dichting op urinoir
• Beschermstop
• Afvoerbocht van PE-HD, ø 63 / 50 mm
• Beschermkap
• Dichting ø 57 / 50 mm
• Urinoirsifon ø 50 mm, met dichting op urinoir
• 2 draadstangen M8
• Bevestigingsmateriaal
