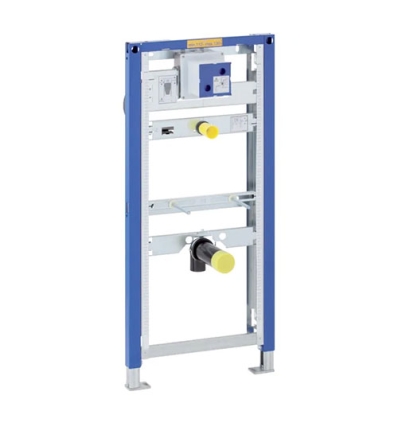

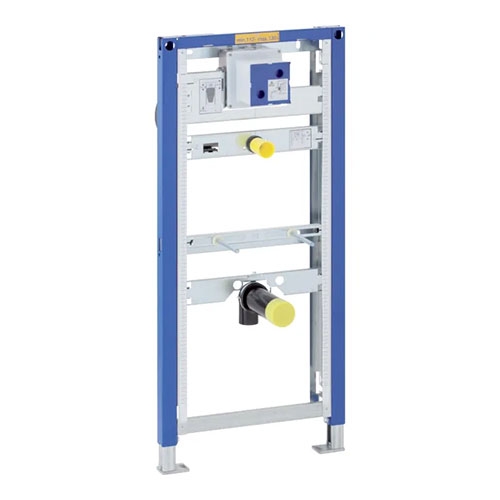

Geberit elément Duofix pour urinoir, 112–130 cm, universel - 111.616.00.1

Utilisation:

• Pour des cloisons
• Pour le montage dans des installations en applique à mi-hauteur ou à hauteur de la pièce
• Pour le montage dans des cloisons d'installation à hauteur de la pièce
• Pour le montage dans des cloisons Geberit Duofix à mi-hauteur ou à hauteur de la pièce
• Pour le montage d'urinoirs
• Pour le montage de commandes d'urinoir Geberit (à partir de l'année de fabrication 2009)
• Pour une structure de sol de 0–20 cm

Caractéristiques:

• Cadre autoportant statique, protégé contre la corrosion par un thermolaquage
• Cadre avec trous de forage ø 9 mm pour la fixation dans une construction à ossature croisée en bois
• Pieds supports zingués
• Pieds supports réglables 0–20 cm
• Pieds supports antidérapants
• Plaquettes de pied pivotantes
• Profondeur des plaquettes de pied adaptée pour le montage dans les profilés UW 50 et UW 75 et profilés Geberit Duofix
• Hauteur de l'élément adaptable à l'urinoir, 112–130 cm
• Boîtier à encastrer universel pour commandes d'urinoir Geberit
• Serre-fils pour le raccordement électrique dans le boîtier à encastrer
• Raccordement à l'eau à droite sur le boîtier à encastrer
• Arrivée d'eau compatible avec MasterFix et MeplaFix
• Culasse murale à monter sans outils
• Robinet d'arrêt avec étranglement, préalablement monté
• Avec tuyau de dégorgement installé pour le rinçage de la conduite d'alimentation
• Protection gros oeuvre 10,5 x 10,5 cm à sectionner sans outillage
• Tuyau de chasse à cintrer
• Tuyau de chasse avec guide afin d'éviter l'eau stagnante
• Fixation d'arrivée ø 32 mm réglable en hauteur
• Fixation pour coude de raccordement réglable en hauteur et avec isolation acoustique
• Fixations d'urinoir M8, réglables en hauteur et en largeur
• Traverses avec repérage central, réglable sans outillage
• Fixation supplémentaire avec accessoires possible pour urinoir
• A adapter aux urinoirs avec pulvérisateur d'eau, avec accessoires possible

Caractéristiques techniques:

• Pression hydrodynamique 100-800 kPa
• Pression d'essai maximale de l'eau 1600 kPa
• Pression d'essai maximale de l'air / gaz inerte 300 kPa
• Température maximale de l'eau 30 °C
• Débit à 1 bar sans modérateur de débit 0.3 l/s
• Débit à 1 bar avec modérateur de débit 0.18 l/s
• Matériau Acier

Contenu de la livraison:

• Raccord à l'eau R 1/2"
• Protection gros oeuvre avec couvercle
• Tube de raccordement entre l'entrée ø 32 mm et l'urinoir, avec joint sur l'urinoir
• Bouchon de protection
• Coude de raccordement en PE-HD, ø 63 / 50 mm
• Cape de protection
• Joint ø 57 / 50 mm
• Siphon pour urinoir ø 50 mm, avec joint sur urinoir
• 2 tiges filetées M8
• Matériel de fixation
