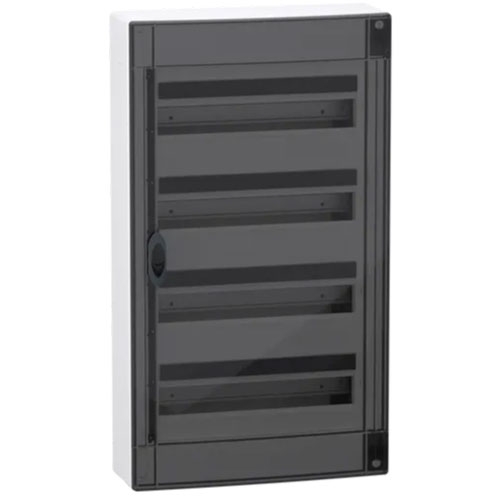

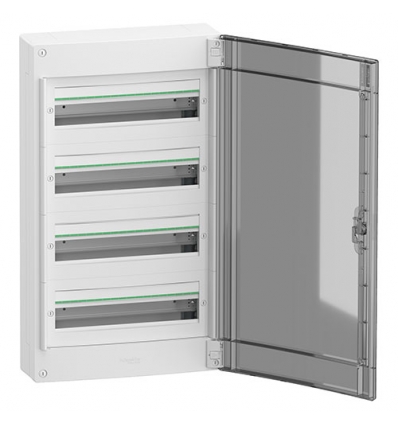

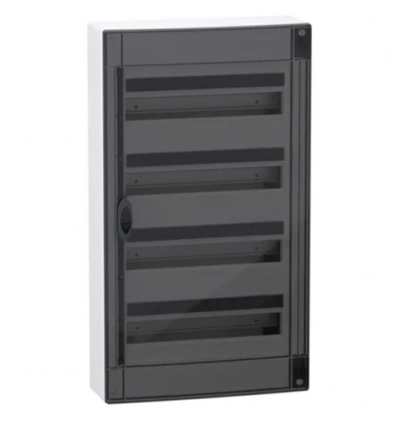

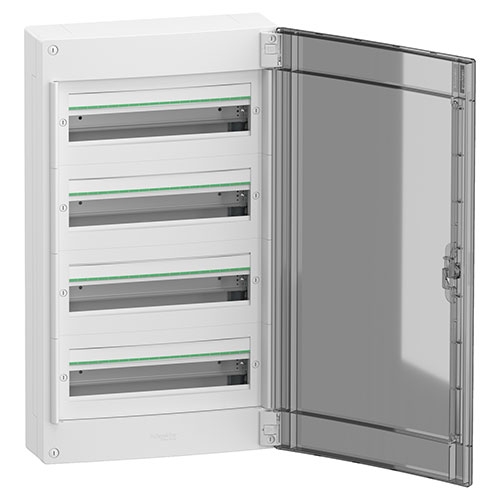

Schneider PrismaSeT XS - opbouw - 4 rijen - 18M - transparante deur - wit - LVSXM418
Gamma PrismaSeT productnaam XS type product of component Behuizing type behuizing Distributiebehuizing montage behuizing Oppervlak
breedte Totaal: 426 mm hoogte Totaal: 750 mm diepte Totaal: 145 mm inwendige diepte 135 mm aantal modules (18 mm) per rij 18,0 aantal horizontale rijen 4,0 totaal aantal modules (18 mm) 72,0 stap van 9 mm 144,0 elektrische isolatieklasse Klasse II type frontplaat Modulair deurtype Transparant railtype Symmetrisch DIN beschrijving montageplaat Zonder montageplaat vermogensdissipatie in W 64 W [In] nominale stroom 125 A [Ui] nominale isolatiespanning 400 V ingang kabel Kabel of buis
Uitgesneden platen
Geleiding
Verwijderbare platen aantal klemmenblokken 1 aarding met 38,0 vertrekkers vertrekken verdeelklem 6 x 25 mm² + 32 x 4 mm² voor aarding aansluitingen - klemmen Schroefverbinding (aarding) , 6,0 6…25 mm²
Insteek (aarding) , 32,0 1,5…4 mm² (flexibel)
Insteek (aarding) , 32,0 6 mm² (rigid or stranded) beschrijving vergrendelingsopties Optie slot met sleutel materiaal kast Achterdeel: technoplastic
Behuizing: technoplastic
Front plate: technoplastic
Deur: technoplastic gewicht product 5,700 kg kleur Behuizing: wit (RAL 9003)
Front plate: wit (RAL 9003)
Deur: gerookt marktsegment Residentieel
Kleine gebouwen doelland België
vuurbestendigheid Back plate: 650 °C conform IEC 60695-2-11
Behuizing: 650 °C conform IEC 60695-2-11
Front plate: 650 °C conform IEC 60695-2-11
Deur: 750 °C conform IEC 60695-2-11 IP-beschermingsgraad IP40 with closed door IK beschermingsgraad IK09 with closed door overspanningscategorie II omgevingstemperatuur bij werking -25…60 °C normen IEC 60670-1
IEC 60670-24
IEC 61439-1
IEC 61439-3 kwaliteitslabels IMQ
