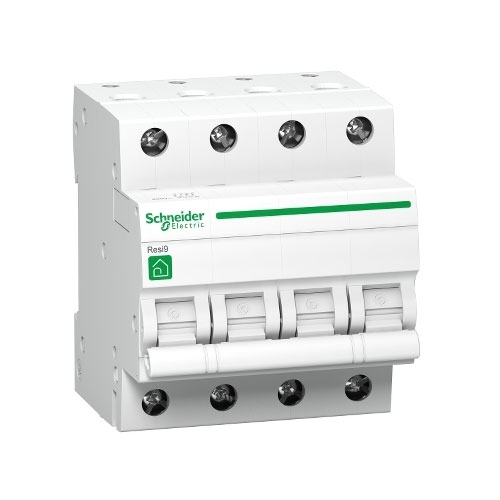

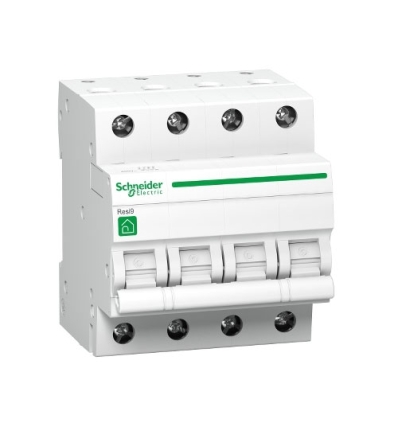

gamma Resi9 productnaam Resi9 MCB type product of component Miniatuur vermogensschakelaar apparaattoepassing Distributie beschrijving polen 4P aantal beveiligde polen 4 [In] nominale stroom 32 A bij 30 °C type net AC technologie uitschakeleenheid Thermisch-magnetisch uitschakelcurve C uitschakelvermogen 3000 A Icn bij 400 V AC 50/60 Hz conform EN/IEC 60898-1 normen EN/IEC 60898-1 productcertificaten CEBEC
netfrequentie 50/60 Hz [Ue] nominale bedrijfspanning 400 V AC 50/60 Hz magnetische uitschakellimiet 5...10 x In begrenzingsklasse 3 conform EN/IEC 60898-1 [Ui] nominale isolatiespanning 440 V AC 50/60 Hz [Uimp] nominale stoothoudspanning 4 kV type bediening Omschakelen lokale signalering AAN/UIT indicatie montagemodus Opklikbaar montagesteun DIN-rail verdeelblok Onder: biconnect stap van 9 mm 8 hoogte 85 mm breedte 72 mm diepte 75 mm inbouwdiepte 44 mm nettogewicht 0,46 kg kleur Wit mechanische levensduur 20000 cycli elektrische levensduur 10000 cycli AC 50/60 Hz conform EN/IEC 60898-1 beschrijving vergrendelingsopties Hangslot in uit-stand aansluitingen - klemmen Tunnelaansluitklemmen (onder) - <= 35 mm² - stijve
Tunnelaansluitklemmen (bovenkant) - <= 35 mm² - stijve
Tunnelaansluitklemmen (onder) - <= 25 mm² - flexibel
Tunnelaansluitklemmen (bovenkant) - <= 25 mm² - flexibel aandraaimoment 3,5 N.m
IP-beschermingsgraad IP20 conforming to IEC 60529
IP40 (modulaire behuizing) conforming to IEC 60529 vervuilingsgraad 2 conform EN/IEC 60898-1 overspanningscategorie III omgevingstemperatuur voor werking -25…60 °C omgevingstemperatuur bij opslag -40…80 °C
