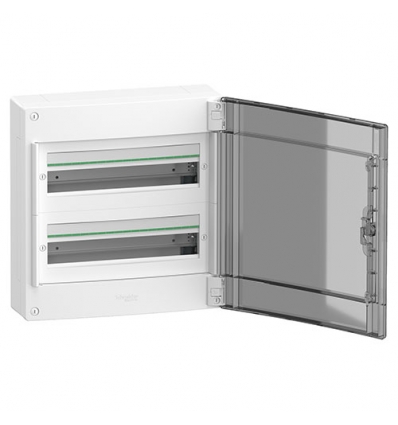

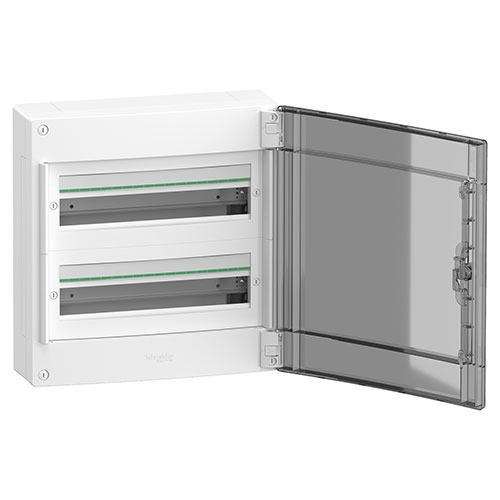

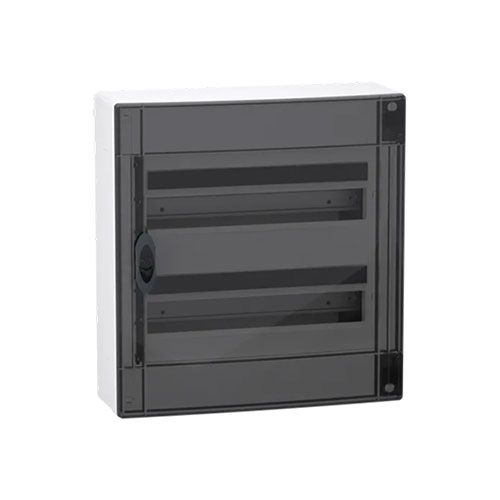

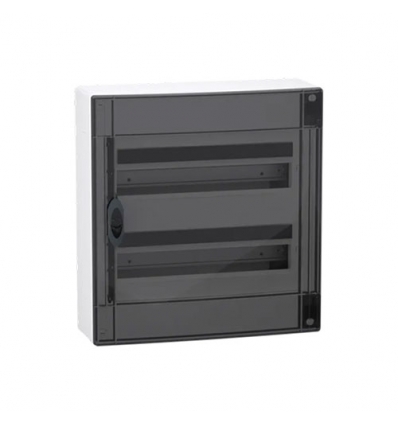

Schneider PrismaSeT XS - coffret en saillie - 2 rangées - 18M - porte transparente - blanc - LVSXM218

Spécifications

Principales

gamme PrismaSeT nom du produit XS type de produit ou de composant Coffret type de coffret Boîtier de distribution installation du coffret Surface

Complémentaires

largeur Total: 426 mm hauteur Total: 450 mm profondeur Total: 145 mm profondeur interne 135 mm nombre de modules de 18 mm par rangée 18,0 nombre de rangées horizontales 2,0 nombre total de modules de 18 mm 36,0 pas de 9 mm 72,0 classe d'isolation électrique Classe II type de plastron Modulaire type de porte Transparent type de rail DIN symétrique description châssis Sans platine de montage puissance dissipée en W 50 W [In] courant assigné d'emploi 90 A [Ui] tension assignée d'isolement 400 V entrée de câble Câble ou tube
Plaques découpées
Jonction
Plaques amovibles nombre de borniers 1 terre avec 24,0 départs départs du bornier répartiteur 3 x 25 mm² + 21 x 4 mm² pour terre mode de raccordement Connexion à vis (terre) , 3,0 6…25 mm²
Clipsable (terre) , 21,0 1,5…4 mm² (souple)
Clipsable (terre) , 21,0 6 mm² (rigide ou semi-rigide) description des verrouillages optionnels Option verrou matière du coffret Partie arrière: techno plastique
Coffret: techno plastique
Plaque avant: techno plastique
Porte: techno plastique poids du produit 3,600 kg couleur Coffret: blanc (RAL 9003)
Plaque avant: blanc (RAL 9003)
Porte: fumé segment de marché Résidentiel
Petits bâtiments pays ciblé Belgique

Environnement

tenue au feu Back plate: 650 °C conforme à IEC 60695-2-11
Coffret: 650 °C conforme à IEC 60695-2-11
Plaque avant: 650 °C conforme à IEC 60695-2-11
Porte: 750 °C conforme à IEC 60695-2-11 degré de protection IP IP40 avec porte fermée degré de protection IK IK09 avec porte fermée catégorie de surtension II température de fonctionnement -25…60 °C normes CEI 60670-1
IEC 60670-24
EN 61439-1
IEC 61439-3 labels qualité IMQ
