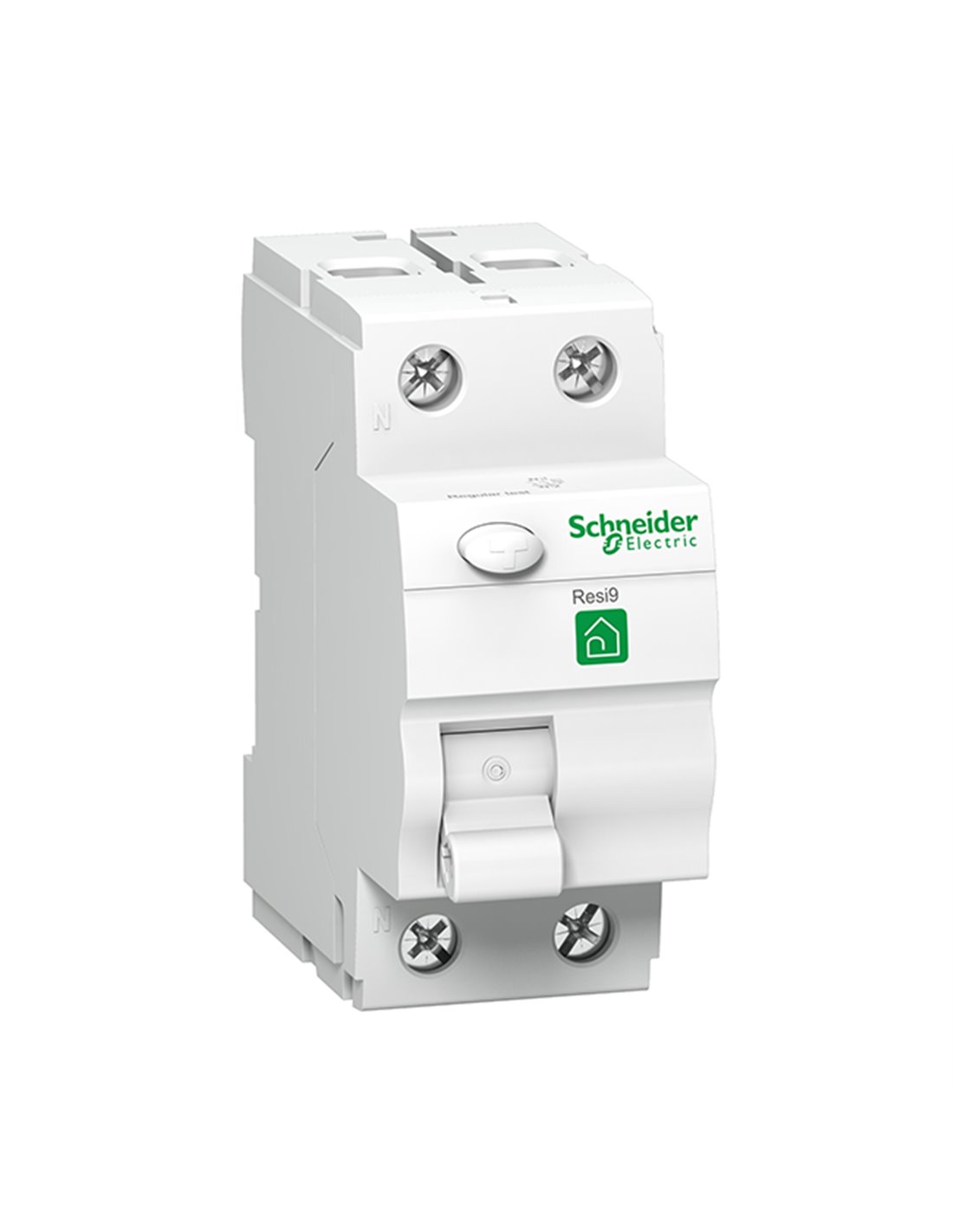

Il s'agit d'un disjoncteur différentiel RCCB Resi9 (RCCB). Il s'agit d'un disjoncteur 2P avec un courant nominal d'In de 40 A, une classe de protection de type A et une sensibilité de fuite à la terre de 30 mA. Ce produit protège contre les décharges électriques par des contacts directs ou indirects et des risques d'incendie. En tant que disjoncteur de courant résiduel à sensibilité élevée, il est recommandé pour toutes les prises d'alimentation. Il est également obligatoire pour tout l'équipement des salles de bain, à l'extérieur. Le Resi9 est destiné au marché résidentiel des bâtiments individuels et collectifs. Ce produit est conforme à la norme EN/IEC 61008-2-1. La capacité nominale de coupure et de fermeture en court-circuit (Im/Ι Δm) est de 500 A. Le courant nominal de court-circuit conditionnel (Inc/Ι Δc) est de 6 kA. L'autonomie électrique peut atteindre 2 000 cycles. L'autonomie mécanique peut atteindre 5 000 cycles. La tension de fonctionnement Ue est de 230 VCA. La fréquence est de 50 Hz ou 60 Hz. Il est montable sur rail DIN. La largeur en pas de 9 mm est de 4. La couleur du produit est blanche (RAL9003). Les dimensions sont (W) 40 mm x (H) 100 mm x (D) 82 mm. Le poids est de 0,194 kg. Il possède un degré de protection IP20. Il devient IP40 une fois dans le boîtier modulaire selon la norme IEC/EN 60529. La température de fonctionnement est de -25°C à 40°C. La température de stockage est de -30°C à 70°C.
Spécifications
| gamme |
Resi9 |
| nom du produit |
Resi9 RCCB |
| type de produit ou de composant |
Interrupteur différentiel |
| description des pôles |
2P |
| position du pôle neutre |
Gauche |
| [In] courant assigné d'emploi |
40 A |
| type de réseau |
C.a. |
| sensibilité du différentiel |
30 mA conforme à EN/CEI 61008-2-1 |
| temporisation du différentiel |
Instantané |
| classe de différentiel |
Type A |
| pouvoir assigné de coupure et fermeture |
Im 500 A conforme à EN/CEI 61008-2-1 |
| courant nominal de court-circuit conditionnel |
3 kA |
| labels qualité |
CEBEC |
